機器の接続方法

ご利用になる機器・サービスにより接続方法が異なります。
お客様のご利用機器・サービス状況を選択すると、接続・配線図をご確認いただけます。
PLCをご利用の場合は、PLCをご利用の場合の接続方法をご確認ください。

接続機器の種類

回線終端装置

回線終端装置
光信号を、電気信号に変えるための機器。インターネットをするには、ご自宅までつながった光信号を、電気信号に変える必要があります。
VDSLモデム

VDSLモデム
電話回線から流れてくる通信データをパソコンが取り扱うことのできるデータに変換する機器。eo光ネット【マンションタイプ】で利用します。
ブロードバンドルーター

ブロードバンドルーター
インターネットとパソコンをつなぐための中継をしてくれる機器。複数のパソコンをインターネットにつなぐ場合に必要です。またパソコンにLANケーブルをつながずに接続できる、無線ブロードバンドルーターもあります。

ご利用機器・サービスの選択

ご利用の機器やeo光電話のご利用状況を選択してください。選択いただきますと、下記に機器の接続・配線図が表示されます。

ご利用の機器を選択してください。

 「PCポート」と「電話ポート」がある回線終端装置

回線終端装置

 LANポートが１つの回線終端装置または、[マンションタイプ]のVDSLモデムや情報コンセント

回線終端装置、情報コンセント、VDSLモデム
矢印

ブロードバンドルーターのご利用状況を選択してください。

 ブロードバンドルーターを利用する

 ブロードバンドルーターを利用しない
矢印

eo光電話のご利用状況を選択してください。

 eo光電話を利用する

 eo光電話を利用しない

機器の接続・配線図

上記、ご利用機器やeo光電話のご利用状況を選択してください。

機器の接続・配線図

機器の接続・配線図

機器の接続・配線図（終端2ポート・電話あり・ブロードバンドルーターあり）

機器の接続・配線図（終端2ポート・電話あり・ブロードバンドルーターあり）

接続のポイント

  • 「回線終端装置」の「光電話」と「eo光電話アダプター」の「WAN」を接続します。
  • 「回線終端装置」の「PC」と「ブロードバンドルーター」の「WAN」を接続します。
  • 「eo光電話アダプター」の 「LAN」ポートは使用しません。ブロードバンドルーターを「eo光電話アダプター」の「LAN」に接続するとインターネット接続の速度が低下しますのでご注意ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンおよびブロードバンドルーターが1000BASE-Tに対応していることをご確認ください。

次のステップ

eo光電話の初期設定を行う場合

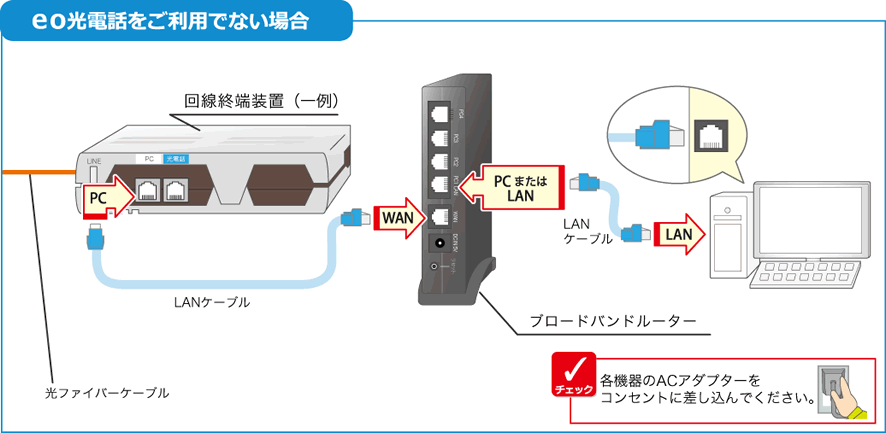

機器の接続・配線図（終端2ポート・電話あり・ブロードバンドルーターなし）

機器の接続・配線図（終端2ポート・電話あり・ブロードバンドルーターなし）

接続のポイント

  • 「回線終端装置」の「光電話」と「eo光電話アダプター」の「WAN」を接続します。
  • 「回線終端装置」の「PC」とパソコンのLANポートを接続します。
  • 「eo光電話アダプター」の 「LAN」ポートは使用しません。パソコンを「eo光電話アダプター」の「LAN」に接続するとインターネット接続の速度が低下しますのでご注意ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンが1000BASE-Tに対応していることをご確認ください。

次のステップ

eo光電話の初期設定を行う場合

機器の接続・配線図（終端2ポート・電話なし・ブロードバンドルーターあり）

機器の接続・配線図（終端2ポート・電話なし・ブロードバンドルーターあり）

接続のポイント

  • 「回線終端装置」の「PC」と「ブロードバンドルーターの「WAN」を接続します。
  • 「回線終端装置」の「光電話」は使用しません。ブロードバンドルーターを「光電話」に接続するとインターネット接続の速度が低下しますのでご注意ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンおよびブロードバンドルーターが1000BASE-Tに対応していることをご確認ください。

次のステップ

機器の接続・配線図（終端2ポート・電話なし・ブロードバンドルーターなし）

機器の接続・配線図（終端2ポート・電話なし・ブロードバンドルーターなし）

接続のポイント

  • 「回線終端装置」の「PC」とパソコンのLANポートを接続します。
  • 「回線終端装置」の「光電話」は使用しません。パソコンを「光電話」に接続するとインターネット接続の速度が低下しますのでご注意ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンが1000BASE-Tに対応していることをご確認ください。

次のステップ

機器の接続・配線図（終端1ポート・電話あり・ブロードバンドルーターあり）

機器の接続・配線図（終端1ポート・電話あり・ブロードバンドルーターあり）

接続のポイント

  • 「回線終端装置」の「LAN」と「eo光電話アダプター」の「WAN」を接続します。
  • 「eo光電話アダプター」の「LAN」と「ブロードバンドルーター」の「WAN」を接続します。
  • 「VDSLモデム」をご利用で、接続が終わっていない場合はVDSLモデムの接続方法をご覧ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンおよびブロードバンドルーターが1000BASE-Tに対応していることをご確認ください。

次のステップ

eo光電話の初期設定を行う場合

機器の接続・配線図（終端1ポート・電話あり・ブロードバンドルーターなし）

接続のポイント

  • 「回線終端装置」の「LAN」と「eo光電話アダプター」の「WAN」を接続します。
  • 「eo光電話アダプター」の「LAN」とパソコンのLANポートを接続します。
  • 「VDSLモデム」をご利用で、接続が終わっていない場合はVDSLモデムの接続方法をご覧ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンが1000BASE-Tに対応していることをご確認ください。

次のステップ

eo光電話の初期設定を行う場合

機器の接続・配線図（終端1ポート・電話なし・ブロードバンドルーターあり）

機器の接続・配線図（終端1ポート・電話なし・ブロードバンドルーターあり）

接続のポイント

  • 「LAN」と「ブロードバンドルーター」の「WAN」を接続します。
  • 「VDSLモデム」をご利用で、接続が終わっていない場合はVDSLモデムの接続方法をご覧ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンおよびブロードバンドルーターが1000BASE-Tに対応していることをご確認ください。

次のステップ

機器の接続・配線図（終端1ポート・電話なし・ブロードバンドルーターなし）

機器の接続・配線図（終端1ポート・電話なし・ブロードバンドルーターなし）

接続のポイント

  • 「回線終端装置」の「LAN」とパソコンのLANポートを接続します。
  • 「VDSLモデム」をご利用で、接続が終わっていない場合はVDSLモデムの接続方法をご覧ください。
  • 200Mコース、1ギガコースをご利用のお客様につきましては、パソコンが1000BASE-Tに対応していることをご確認ください。

次のステップ

PLCの利用について

PLCを利用するためにはPLCアダプターなどの機器が必要です。eoではPLCアダプターのレンタルサービスを行っています。
